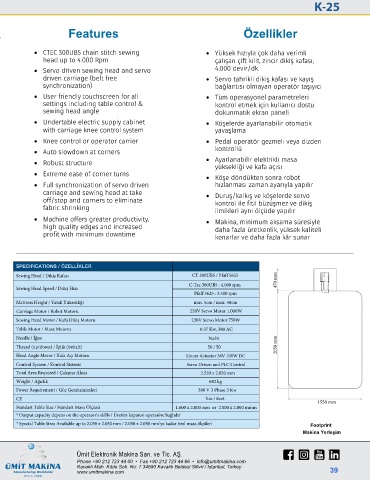

Page 41 - 1-26_sayfalar erc.cdr
P. 41
Features Özellikler
• CTEC 300UB5 chain stitch sewing • Yüksek hızıyla çok daha verimli
head up to 4.000 Rpm çalışan çift kilit, zincir dikiş kafası,
• Servo driven sewing head and servo 4.000 devir/dk.
driven carriage (belt free • Servo tahrikli dikiş kafası ve kayış
synchronization) bağlantısı olmayan operatör taşıyıcı
• User friendly touchscreen for all • Tüm operasyonel parametreleri
settings including table control & kontrol etmek için kullanıcı dostu
sewing head angle dokunmatik ekran paneli
• Undertable electric supply cabinet • Köşelerde ayarlanabilir otomatik
with carriage knee control system yavaşlama
• Knee control or operator carrier • Pedal operatör gezmeli veya dizden
• Auto slowdown at corners kontrollü
• Robust structure • Ayarlanabilir elektrikli masa
yüksekliği ve kafa açısı
• Extreme ease of corner turns
• Köşe döndükten sonra robot
• Full synchronization of servo driven hızlanması zaman ayarıyla yapılır
carriage and sewing head at take • Duruş/kalkış ve köşelerde servo
off/stop and corners to eliminate kontrol ile fitil büzüşmez ve dikiş
fabric shrinking ilmikleri aynı ölçüde yapılır
• Machine offers greater productivity, • Makina, minimum aksama süresiyle
high quality edges and increased daha fazla üretkenlik, yüksek kaliteli
profit with minimum downtime kenarlar ve daha fazla kâr sunar
SPECIFICATIONS / ÖZELLİKLER
Sewing Head / Dikiş Kafası CT 300UB5 / Pfaff 5625
C-Tec 300UB5 : 4.000 rpm 470 mm
Sewing Head Speed / Dikiş Hızı
Pfaff 5625 : 3.500 rpm
Mattress Height / Yatak Yüksekliği min. 5cm / max. 40cm
Carriage Motor / Robot Motoru 220V Servo Motor 1.000W
Sewing Head Motor / Kafa Dikiş Motoru 220V Servo Motor 750W
Table Motor / Masa Motoru 0.37 Kw, 380 AC
Needle / İğne No24
Thread (up/down) / İplik (üst/alt) 50 / 50 2050 mm
Head Angle Motor / Kafa Açı Motoru Linear Actuator 36V 100W DC
Control System / Kontrol Sistemi Servo Driven and PLC Control
Total Area Required / Çalışma Alanı 2.520 x 2.020 mm
Weight / Ağırlık 682 kg
Power Requirement / Güç Gereksinimleri 380 V 3 Phase 3 Kw
CE Yes / Evet
1550 mm
Standart Table Size / Standart Masa Ölçüsü 1.600 x 2.000 mm or 2.000 x 2.000 mmm
* Output capacity depens on the operator's skills / Üretim kapatesi operatöre bağlıdır
* Special Table Sizes Available up to 2.050 x 2.050 mm / 2.050 x 2.050 mm’ye kadar özel masa ölçüleri Footprint
Makina Yerleşim
