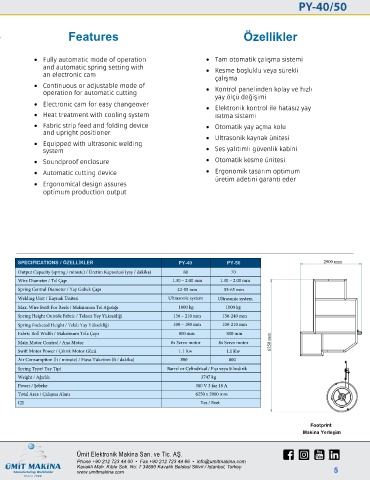

Page 7 - 1-26_sayfalar erc.cdr

Features Özellikler

• Fully automatic mode of operation • Tam otomatik çalışma sistemi
and automatic spring setting with • Kesme boşluklu veya sürekli
an electronic cam
çalışma
• Continuous or adjustable mode of • Kontrol panelinden kolay ve hızlı
operation for automatic cutting
yay ölçü değişimi
• Electronic cam for easy changeover
• Elektronik kontrol ile hatasız yay
• Heat treatment with cooling system ısıtma sistemi
• Fabric strip feed and folding device • Otomatik yay açma kolu
and upright positioner
• Ultrasonik kaynak ünitesi
• Equipped with ultrasonic welding
system • Ses yalıtımlı güvenlik kabini
• Soundproof enclosure • Otomatik kesme ünitesi

• Automatic cutting device • Ergonomik tasarım optimum
üretim adetini garanti eder
• Ergonomical design assures
optimum production output

SPECIFICATIONS / ÖZELLİKLER PY-40 PY-50 2900 mm
Output Capacity (spring / minute) / Üretim Kapasitesi (yay / dakika) 80 70
Wire Diameter / Tel Çapı 1.30 – 2.00 mm 1.30 – 2.00 mm
Spring Central Diameter / Yay Göbek Çapı 42-55 mm 55-65 mm
Welding Unit / Kaynak Ünitesi Ultrasonic system Ultrasonic system
Max. Wire Swift For Reels / Maksimum Tel Ağırlığı 1000 kg 1000 kg
Spring Height Outside Fabric / Telasız Yay Yüksekliği 130 – 210 mm 130-240 mm
Spring Pocketed Height / Telalı Yay Yüksekliği 100 – 180 mm 100-210 mm
Fabric Roll Width / Maksimum Tela Çapı 800 mm 800 mm
Main Motor Control / Ana Motor 8x Servo motor 8x Servo motor 6250 mm
Swift Motor Power / Çıkrık Motor Gücü 1.1 Kw 1.1 Kw
Air Consumption (lt / minute) / Hava Tüketimi (lt / dakika) 800 800
Spring Type/ Yay Tipi Barrel or Cylindrical / Fıçı veya Silindirik
Weight / Ağırlık 3747 kg
Power / Şebeke 380 V 3 faz 18 A
Total Area / Çalışma Alanı 6250 x 2900 mm
CE Yes / Evet

Footprint
Makina Yerleşim
