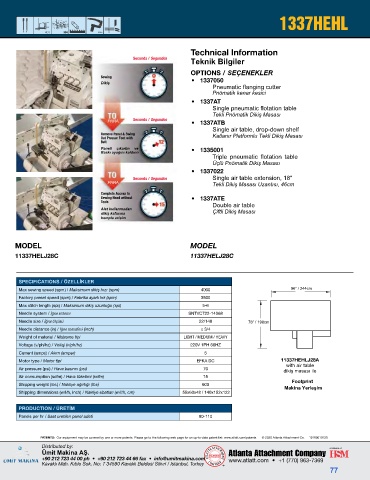

Page 79 - 1-26_sayfalar erc.cdr

1337HEHL

Technical Information
Seconds / Segundos
Teknik Bilgiler
OPTIONS / SEÇENEKLER
Sewing • 1337050
Dikiş
Pneumatic flanging cutter
Pnömatik kenar kesici
• 1337AT
Single pneumatic flotation table
Tekli Pnömatik Dikiş Masası
PARA Seconds / Segundos • 1337ATB
Single air table, drop-down shelf
Remove Panel & Swing Katlanır Platformlu Tekli Dikiş Masası
Out Presser Foot with
Belt
Paneli çıkartın ve • 1335001
Baskı ayağını kaldırın
Triple pneumatic flotation table
Üçlü Pnömatik Dikiş Masası
• 1337022
Seconds / Segundos Single air table extension, 18"
PARA Tekli Dikiş Masası Uzantısı, 46cm
Complete Access to
Sewing Head without • 1337ATE
Tools Double air table
Alet kullanmadan Çiftli Dikiş Masası
dikiş kafasına
komple erişim

MODEL MODEL
11337HELJ28C 11337HELJ28C

SPECIFICATIONS / ÖZELLİKLER
Max sewing speed (spm) / Maksimum dikiş hızı (spm) 4000 96” / 244cm
Factory preset speed (spm) / Fabrika ayarlı hız (spm) 3500
Max stitch length (spi) / Maksimum dikiş uzunluğu (spi) 5-6
Needle system / İğne sistemi SNTVC722-14068
Needle size / İğne ölçüsü 22/140 78” / 198cm
Needle distance (in) / İğne mesafesi (inch) ≤ 3/4
Weight of material / Malzeme tipi LIGHT / MEDIUM / HEAVY
Voltage (v/ph/hz) / Voltaj (v/ph/hz) 220V 1PH 60HZ
Current (amps) / Akım (amper) 5
Motor type / Motor tipi EFKA DC 11337HEHLJ28A
with air table
Air pressure (psi) / Hava basıncı (psi) 70 dikiş masası ile
Air consumption (scfm) / Hava tüketimi (scfm) 15
Footprint
Shipping weight (lbs) / Nakliye ağırlığı (lbs) 600
Makina Yerleşim
Shipping dimensions (w/l/h, inch) / Nakliye ebatları (w/l/h, cm) 55x60x48 / 140x152x122

PRODUCTION / ÜRETİM
Panels per hr / Saat üretilen panel adeti 90-110
