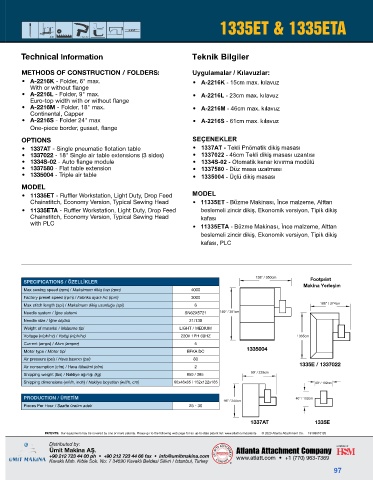

1335ET & 1335ETA

Technical Information Teknik Bilgiler

METHODS OF CONSTRUCTION / FOLDERS: Uygulamalar / Kılavuzlar:
• A-2216K - Folder, 6" max. • A-2216K - 15cm max. kılavuz
With or without flange
• A-2216L - Folder, 9" max. • A-2216L - 23cm max. kılavuz
Euro-top width with or without flange
• A-2216M - Folder, 18" max. • A-2216M - 46cm max. kılavuz
Continental, Capper
• A-2216S - Folder 24" max • A-2216S - 61cm max. kılavuz
One-piece border, gusset, flange

OPTIONS SEÇENEKLER
• 1337AT - Single pneumatic flotation table • 1337AT - Tekli Pnömatik dikiş masası
• 1337022 - 18" Single air table extensions (3 sides) • 1337022 - 46cm Tekli dikiş masası uzantısı
• 1334S-02 - Auto flange module • 1334S-02 - Otomatik kenar kıvırma modülü
• 1337580 - Flat table extension • 1337580 - Düz masa uzatması
• 1335004 - Triple air table • 1335004 - Üçlü dikiş masası

MODEL
• 11335ET - Ruffler Workstation, Light Duty, Drop Feed MODEL
Chainstitch, Economy Version, Typical Sewing Head • 11335ET - Büzme Makinası, İnce malzeme, Alttan
• 11335ETA - Ruffler Workstation, Light Duty, Drop Feed beslemeli zincir dikiş, Ekonomik versiyon, Tipik dikiş
Chainstitch, Economy Version, Typical Sewing Head kafası
with PLC
• 11335ETA - Büzme Makinası, İnce malzeme, Alttan
beslemeli zincir dikiş, Ekonomik versiyon, Tipik dikiş
kafası, PLC

138” / 350cm Footprint
SPECIFICATIONS / ÖZELLİKLER
Makina Yerleşim
Max sewing speed (rpm) / Maksimum dikiş hızı (rpm) 4000
Factory preset speed (rpm) / Fabrika ayarlı hız (rpm) 3000
Max stitch length (spi) / Maksimum dikiş uzunluğu (spi) 6 108” / 274cm
Needle system / İğne sistemi SN62X5721 150” / 381cm
Needle size / İğne ölçüsü 21/130
Weight of material / Malzeme tipi LIGHT / MEDIUM
Voltage (v/ph/hz) / Voltaj (v/ph/hz) 220V 1PH 60HZ 132” / 335cm
Current (amps) / Akım (amper) 5
1335004
Motor type / Motor tipi EFKA DC
Air pressure (psi) / Hava basıncı (psi) 80
1335E / 1337022
Air consumption (cfm) / Hava tüketimi (cfm) 2
Shipping weight (lbs) / Nakliye ağırlığı (kg) 850 / 385 90” / 229cm
Shipping dimensions (w/l/h, inch) / Nakliye boyutları (w/l/h, cm) 60x48x65 / 152x122x165 40” / 102cm

PRODUCTION / ÜRETİM 40” / 102cm
96” / 244cm
Pieces Per Hour / Saatte üretim adeti 25 - 30

1337AT 1335E

PATENTS: Our equipment may be covered by one or more patents. Please go to the following web page for an up-to-date patent list: www.atlatt.com/patents © 2020 Atlanta Attachment Co. 19189010120
